Branchement antenne TV : 4 schémas pour éviter la perte de signal

Un bon branchement d’antenne TV ne se limite pas à visser un câble derrière le téléviseur. Le signal doit partir de la bonne antenne, passer dans un câble coaxial adapté, traverser parfois une prise murale, un répartiteur ou un amplificateur, puis arriver au téléviseur avec le moins de pertes possible. En clair, un schéma de branchement bien pensé évite la plupart des écrans noirs, des images hachées et des chaînes manquantes.

Choisir le bon type d’antenne avant de dessiner le branchement

Le schéma dépend d’abord de la source du signal. Une antenne TNT, une antenne intérieure et une parabole satellite ne se raccordent pas exactement de la même façon, même si elles utilisent souvent un câble coaxial et des connecteurs proches. Le bon montage commence donc par le bon type d’antenne.

Antenne intérieure, extérieure ou satellite : les usages ne se valent pas

L’antenne intérieure convient surtout aux logements proches d’un émetteur, avec peu d’obstacles entre l’antenne et la zone de diffusion. Elle se branche directement au téléviseur ou à un adaptateur TNT, parfois via un petit amplificateur intégré. Elle reste simple à installer, mais elle supporte moins bien les murs épais, les immeubles voisins et les interférences.

L’antenne extérieure TNT, fixée sur un mât, en façade ou sous les combles, reste la solution la plus stable pour une maison. Elle peut alimenter une seule prise ou un petit réseau domestique. La parabole satellite, elle, vise un satellite précis et se raccorde à un démodulateur compatible DVB-S. Elle peut donner accès aux chaînes gratuites de la TNT selon l’offre utilisée, avec notamment 20 chaînes gratuites TNT et 22 stations régionales France 3 sur satellite.

Les composants à reconnaître sur un schéma

Un schéma de branchement devient plus lisible quand on identifie chaque élément. L’antenne capte le signal, le câble coaxial le transporte, la prise TV sert de point de sortie mural, le répartiteur divise le signal vers plusieurs téléviseurs, le dérivateur sert plutôt aux distributions plus structurées, et l’amplificateur compense une faiblesse de signal ou des longueurs de câble importantes.

Les prises TV peuvent être simples, découplantes ou multiples. Une prise découplante sépare différents signaux, par exemple TV, radio FM et satellite selon les modèles. La radio FM utilise la bande VHF-II, de 88/108 MHz, ce qui explique la présence de sorties distinctes sur certaines prises murales.

4 schémas de branchement selon votre installation

Les schémas ci-dessous sont volontairement simples : ils montrent le chemin du signal. Avant de fixer définitivement les câbles, testez toujours la réception avec un branchement provisoire.

Montage simple : une antenne pour un téléviseur

C’est le cas le plus facile. Reliez la sortie de l’antenne au port antenne du téléviseur avec un câble coaxial en bon état. Lancez ensuite une recherche automatique des chaînes. Si l’antenne est intérieure, déplacez-la près d’une fenêtre, en hauteur, et orientez-la progressivement jusqu’à stabiliser l’image. La réception dépend souvent de quelques centimètres seulement.

Dans ce montage, l’amplificateur n’est pas toujours utile. S’il est ajouté alors que le signal est déjà fort, il peut saturer le tuner et produire l’effet inverse, avec une image instable, des chaînes absentes ou une qualité qui varie selon les multiplex.

Montage domestique : plusieurs prises TV dans la maison

Pour alimenter plusieurs pièces, le signal passe généralement par un répartiteur. Une installation individuelle peut compter jusqu’à 4, 8 ou 16 prises TV, mais chaque division affaiblit le signal. Plus le nombre de sorties augmente, plus la qualité des câbles, des connecteurs et de l’amplification devient importante.

Pensez le réseau comme une chaîne de raccordements : antenne, câble principal, amplification éventuelle, répartition, prises terminales. Si un seul point pose problème, par exemple un connecteur oxydé ou une prise inadaptée en bout de ligne, toute la réception se dégrade. Pour dépanner, il vaut mieux vérifier chaque maillon dans l’ordre du trajet.

Montage satellite : ne pas confondre prise TNT et démodulateur

Une parabole ne se branche pas comme une antenne râteau classique. Le câble venant du LNB arrive sur un démodulateur satellite, puis le démodulateur est relié au téléviseur. Si votre prise murale est découplante avec sortie SAT, utilisez bien la sortie satellite, pas la sortie TV terrestre.

Dans un logement collectif, évitez de modifier les raccordements sans connaître l’installation. Certains immeubles disposent d’une distribution commune, parfois avec prises découplantes ou dérivateurs. En cas de doute, mieux vaut identifier la nature du signal disponible avant d’acheter un amplificateur ou une nouvelle antenne.

Installer et régler l’antenne pas à pas

Une fois le schéma choisi, l’installation repose sur trois points : l’emplacement, la qualité du raccordement et l’orientation. Un branchement propre avec une antenne mal placée donne rarement un bon résultat.

Préparer le matériel sans suracheter

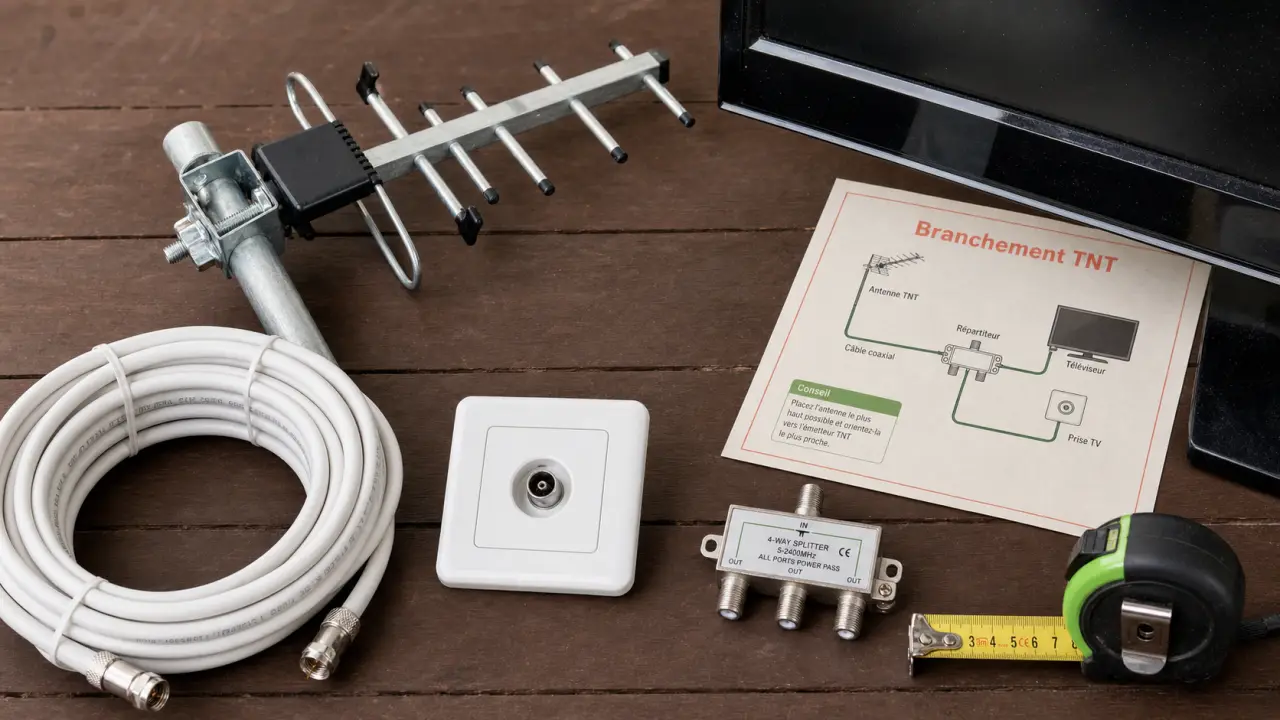

Pour une installation TNT classique, prévoyez une antenne adaptée à votre environnement, du câble coaxial de bonne qualité, des fiches compatibles, une prise TV si le câble arrive dans un mur, et éventuellement un répartiteur. Un amplificateur ne doit être envisagé qu’en cas de signal faible, de grande longueur de câble ou de distribution vers plusieurs pièces.

• Évitez les câbles écrasés, pliés à angle vif ou trop longs sans nécessité.
• Serrez les connecteurs sans forcer pour ne pas abîmer l’âme du câble.
• Gardez le câble antenne à distance des alimentations électriques quand c’est possible.
• Choisissez un répartiteur avec le nombre exact de sorties utiles.

Orienter, tester, puis fixer définitivement

Branchez d’abord l’antenne en provisoire. Lancez la recherche de chaînes, puis consultez les indicateurs de puissance et de qualité du signal dans le menu du téléviseur ou de l’adaptateur TNT. La qualité compte souvent plus que la puissance : un signal fort mais perturbé peut rester inexploitable.

Tournez l’antenne par petits mouvements et attendez quelques secondes entre chaque position. En extérieur, fixez solidement le mât et sécurisez le passage du câble avec un cheminement propre, sans infiltration possible. Pour un camping-car, choisissez un emplacement dégagé sur le toit et refaites le réglage à chaque stationnement, car l’orientation change avec le lieu.

Dépanner une mauvaise réception sans tout démonter

Quand l’image se fige ou que certaines chaînes disparaissent, il faut raisonner par étapes. Le défaut vient rarement du téléviseur en premier ; il se situe plus souvent dans l’orientation, le câble, une prise, un répartiteur ou un excès d’amplification.

Absence totale de signal

Vérifiez d’abord que le téléviseur recherche le bon mode : TNT terrestre pour une antenne râteau, satellite pour une parabole avec démodulateur. Contrôlez ensuite le câble coaxial, la fiche et l’entrée utilisée. Une fiche mal montée, avec la tresse qui touche l’âme centrale, peut couper totalement le signal.

Si vous passez par une prise murale, testez en direct depuis l’arrivée d’antenne lorsque c’est possible. Cela permet de savoir si le problème vient de l’antenne ou du réseau intérieur.

Image qui pixellise ou chaînes manquantes

La pixellisation indique souvent un signal trop faible ou instable. Réorientez l’antenne, éloignez une antenne intérieure des appareils électroniques, puis vérifiez les connecteurs. Si plusieurs téléviseurs sont raccordés, débranchez temporairement le répartiteur et testez un seul poste en direct.

Un amplificateur peut aider si le signal baisse à cause d’une longueur de câble ou d’un nombre élevé de prises, mais il doit être placé au bon endroit, idéalement près de l’arrivée du signal. Placé trop tard, il amplifie aussi les défauts déjà présents.

Les bons accessoires pour un branchement durable

Le meilleur schéma ne compensera pas un matériel médiocre. Inutile pourtant de choisir systématiquement le plus cher : l’important est d’adapter chaque accessoire à la configuration réelle et au nombre de prises à alimenter.

Avant d’acheter, notez votre configuration : type d’antenne, nombre de téléviseurs, présence ou non de prises murales, longueur approximative des câbles et besoin éventuel de satellite. Ce relevé suffit souvent à choisir le bon raccordement et à éviter les accessoires inutiles.

Si l’installation implique une intervention sur toiture, une fixation en hauteur ou un réseau collectif complexe, faites appel à un professionnel. Pour un branchement intérieur simple, une méthode progressive, un schéma clair et quelques tests suffisent généralement à retrouver une réception stable.
