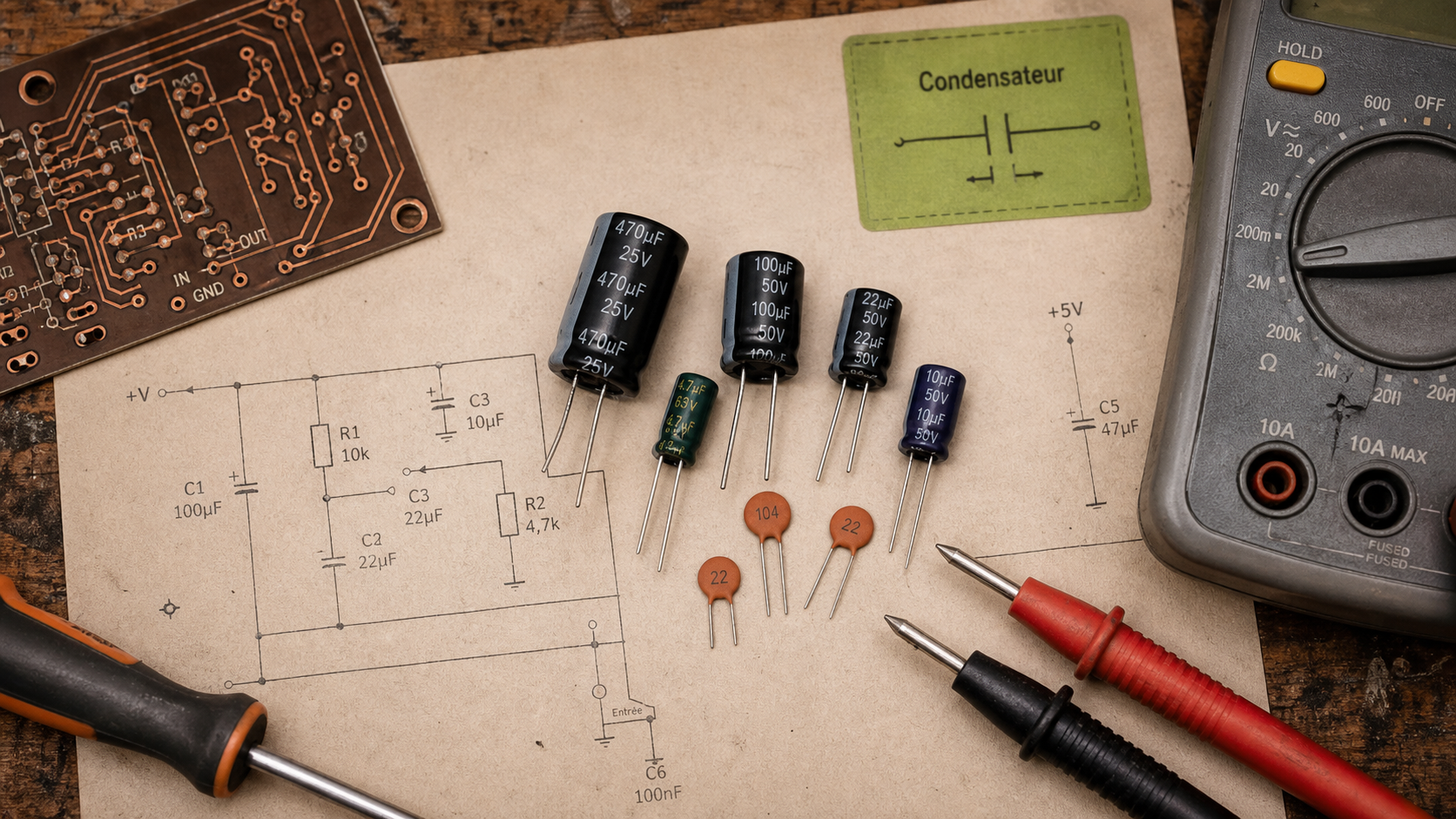

Omniprésent dans le matériel électronique, du smartphone à la pompe de piscine, le condensateur est un composant discret mais vital. S’il ressemble souvent à un petit cylindre ou à une pastille colorée, son rôle dépasse sa taille modeste. Contrairement à une idée reçue, il ne contient pas de l’électricité comme une pile. Il agit comme un réservoir dynamique capable de libérer de l’énergie quasi instantanément pour répondre aux besoins d’un circuit.
Qu’est-ce qu’un condensateur et comment fonctionne-t-il ?
Pour comprendre son utilité, il faut visualiser sa structure interne. Un condensateur est constitué de deux plaques conductrices, appelées armatures, séparées par un matériau isolant nommé diélectrique, comme de la céramique ou du plastique. Lorsqu’une tension électrique est appliquée, les charges négatives s’accumulent sur une armature tandis que les charges positives se regroupent sur l’autre.
Le principe de la capacité électrique
La capacité d’un condensateur, exprimée en Farads (F), mesure sa faculté à stocker une charge électrique pour une tension donnée. En pratique, on utilise des unités plus petites comme le microfarad (µF), le nanofarad (nF) ou le picofarad (pF). Plus la surface des armatures est grande et plus la distance qui les sépare est faible, plus la capacité est élevée. Cette énergie stockée sert à des cycles de charge et décharge extrêmement rapides, contrairement à une batterie destinée à une alimentation prolongée.
Le rôle du diélectrique
Le diélectrique empêche le courant continu de traverser directement le composant. Cette barrière physique crée un champ électrostatique. Sans cet isolant, le condensateur serait un simple conducteur et perdrait sa fonction de stockage temporaire. Cette configuration lui permet de filtrer certains signaux tout en en laissant passer d’autres, une propriété utilisée en électronique radio et audio.
Les 4 fonctions majeures d’un condensateur dans un circuit
Le condensateur remplit des missions variées selon son intégration dans un montage, garantissant la stabilité et la performance des appareils.
1. Le lissage et la stabilisation de la tension
Dans les blocs d’alimentation, le courant provenant du secteur est alternatif, alors que les appareils électroniques nécessitent un courant continu stable. Le condensateur agit comme un amortisseur. Il se charge lors des pics de tension et restitue l’énergie lors des creux. Ce processus élimine les ondulations résiduelles et protège les composants sensibles contre les micro-coupures ou les fluctuations brutales.
2. Le filtrage des signaux
En électronique de communication, comme le Wi-Fi ou la radio, le condensateur trie les fréquences. Associé à une résistance ou une bobine, il laisse passer les hautes fréquences et bloque les basses, ou inversement. Cette propriété permet d’isoler un signal spécifique au milieu d’interférences électromagnétiques.
3. Le démarrage des moteurs électriques
De nombreux moteurs monophasés, présents dans les compresseurs ou les pompes à chaleur, nécessitent une impulsion initiale pour vaincre l’inertie du rotor. Le condensateur de démarrage fournit ce coup de boost en créant un déphasage électrique. Une fois le moteur lancé, un condensateur permanent prend souvent le relais pour optimiser le rendement et le couple moteur pendant le fonctionnement.
Chaque condensateur influence la qualité de l’énergie circulant dans un système. En absorbant les irrégularités microscopiques du flux électrique, le composant façonne la signature énergétique de l’appareil. Cette gestion fine de la temporalité électrique distingue un circuit stable d’un système sujet aux interférences ou aux pannes prématurées.
4. Le couplage et le découplage
Dans les amplificateurs audio, le condensateur de couplage transfère le signal sonore d’un étage à un autre tout en bloquant la composante continue qui endommagerait les haut-parleurs. Le condensateur de découplage, placé près des puces électroniques, évacue les bruits parasites vers la terre, assurant un fonctionnement fiable des processeurs.
Comment identifier un condensateur défectueux ?
Le condensateur a une durée de vie limitée, influencée par la chaleur et la tension de service. Une défaillance peut paralyser un appareil ou dégrader ses performances.
Les signes visuels de fatigue
Certains modèles, comme les condensateurs électrolytiques aluminium, présentent des symptômes physiques clairs en fin de vie. Le sommet peut devenir bombé, marquant une déformation de la capsule. Des coulures de substance chimique, l’électrolyte, peuvent apparaître à la base du composant. Dans les cas extrêmes, le condensateur peut éclater suite à une surchauffe interne.
Les symptômes de panne selon l’appareil
Si le composant semble intact, la panne se manifeste par des comportements erratiques. Pour un volet roulant, la montée devient difficile ou saccadée. Pour un ordinateur, des redémarrages intempestifs ou un écran noir surviennent. Pour une pompe de piscine, un bourdonnement sourd sans rotation de l’hélice indique souvent un condensateur de démarrage hors service.
Tableau comparatif : Condensateur vs Batterie
Bien que les deux stockent de l’énergie, leurs caractéristiques répondent à des besoins opposés.
| Caractéristique | Condensateur | Batterie |
|---|---|---|
| Type de stockage | Électrostatique (physique) | Électrochimique (chimique) |
| Vitesse de décharge | Instantanée | Lente |
| Durée de vie | Millions de cycles | 500 à 2000 cycles |
| Densité énergétique | Faible | Élevée |
| Usage principal | Filtrage, impulsion | Alimentation autonome |
Précautions et sécurité lors de la manipulation
Le condensateur peut infliger un choc électrique important même lorsque l’appareil est débranché. Il conserve sa charge pendant plusieurs minutes, voire plusieurs heures pour les modèles haute tension comme ceux des fours à micro-ondes.
Avant toute intervention ou test avec un multimètre, il est impératif de décharger le condensateur. Utilisez une résistance de forte valeur pour dissiper l’énergie en douceur. Évitez de court-circuiter les bornes avec un tournevis, car l’étincelle produite peut endommager les armatures internes ou blesser l’utilisateur.
Le condensateur assure la fluidité, la protection et la force de démarrage de nos systèmes électriques. Comprendre son utilité permet d’appréhender le fonctionnement de nos objets technologiques et de diagnostiquer les pannes courantes pour favoriser la réparation.
